一、系统总体说明

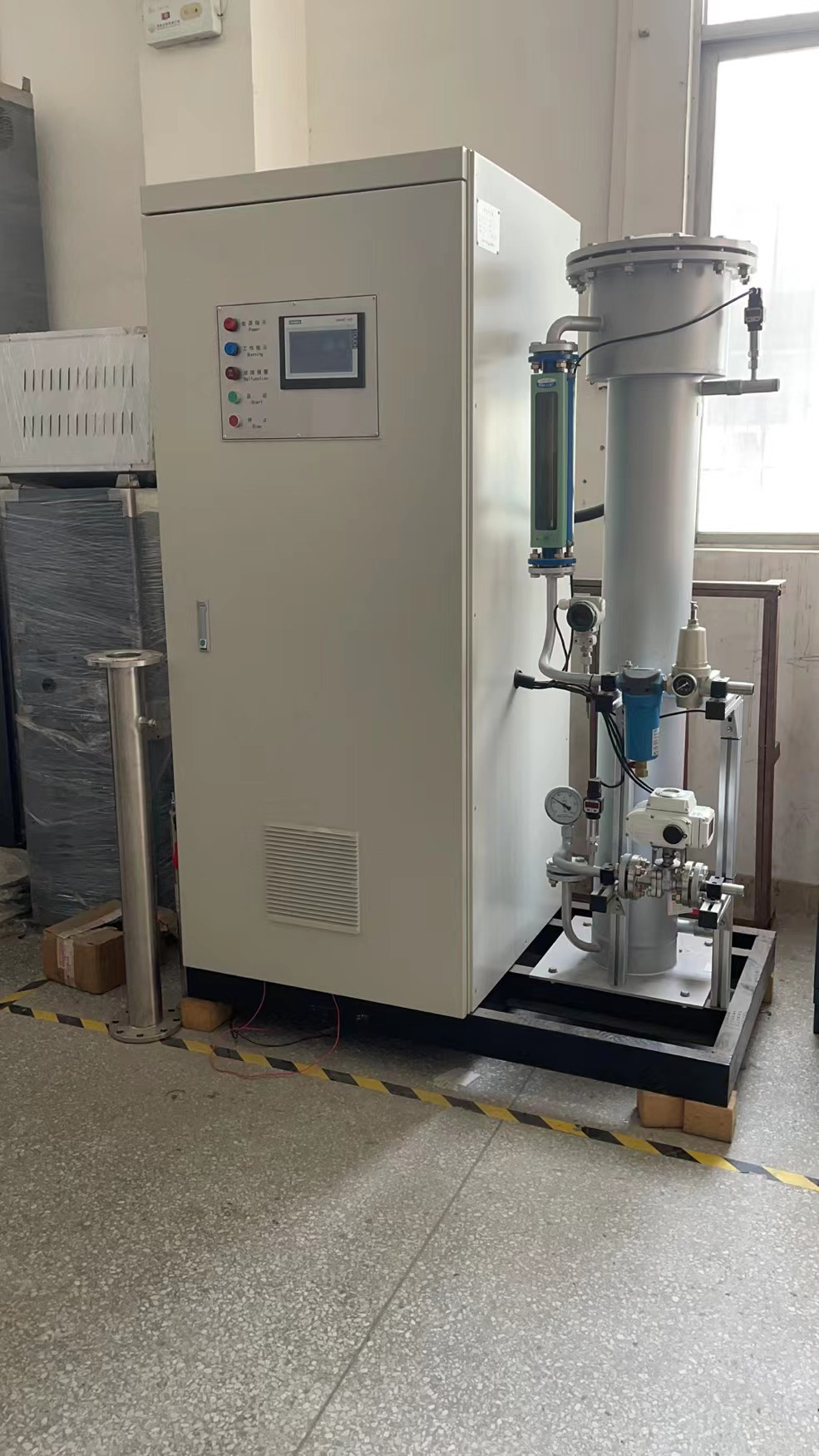

本系统配套产量1000g/h的臭氧发生器1套，采用空气源，外置螺杆空压机、冷干机、精密过滤器、储气罐、可再生吸附干燥机、蜂窝式臭氧发生器等组成。
明细配置清单
1000g/h臭氧系统供货清单及服务范围
|
序号 |
名称 |
型号和规格 |
数量 |
原产地和 制造商名称 |
备注 |
合计 |
|
|
一 |
一套空气源1000g/h臭氧系统 （PLC控制系统） |
||||||
|
1 |
臭氧发生室 （包含阀门、流量计等） |
ZK-S-1KG （空气源） |
1台 |
中康臭氧 |
蜂窝式 |
|
|
|
2 |
冷冻式干燥机 |
HMR-10HP |
1台 |
佛山豪迈尔 |
定做 |
|
|
|
3 |
储气罐（空气） |
C-0.6 |
2台 |
佛山隆威 |
定做 |
|
|
|
5 |
螺杆空压机 |
功率11KW |
1台 |
欧克尔 |
定做 |
|
|
|
6 |
可再生吸附干燥机 |
10HP |
1台 |
佛山豪迈尔 |
定做 |
|
|
|
|
|||||||
|
二 |
配件、配品及服务 |
||||||
|
8 |
精密过滤器 |
Mode0155 |
2套 |
佛山豪特尔 |
|
|
|
|
自动排水阀 |
|||||||
|
9 |
普通过滤器/粉尘过滤器 |
——— |
内置 |
广州中康 |
|
|
|
|
10 |
气体减压阀 |
中康特制 |
1个 |
中康臭氧 |
|||
|
11 |
臭氧连接管道及材质 |
/ |
1套 |
中康臭氧 |
|||
|
售后服务24小时提供 |
保修壹年 |
||||||
|
|
|||||||
各配置参数表
|
臭氧发生器 |
|||||
|
型号 |
ZK-S-1KG |
输入电源 |
220V/50HZ |
工作电压 |
5-6.5KV |
|
臭氧产量 |
1000g/h |
臭氧浓度 |
15-25mg/L |
功率 |
10KW |
|
空气流量 |
1000L/min |
气源 |
空气 |
占地面积 |
0.5平方 |
|
冷却水量 |
1-1.5T/h |
冷却水温 |
22-30° |
冷却接口 |
4分外牙 |
|
进气压力 |
0.1-0.4Mpa |
出气压力 |
0.05-0.3Mpa |
输出管径 |
ø10mm |
|
机器尺寸 |
1450*750*1900mm |
重量 |
230KG |
|
|
|
螺杆空压机 |
|||||
|
功率 |
11KW |
额定电源 |
380V/50HZ |
工作压力 |
0.7Mpa |
|
排气量 |
1.8m3/min |
噪音 |
68分贝 |
首次保养时间 |
500h |
|
储气罐 (2个) |
|||||
|
容积 |
600L |
设计压力/实验压力 |
(0.84)--1.26MPA |
重量 |
150KG |
|
精密过滤器 |
|||||
|
型号 |
HMR 015 |
处理风量 |
1.5M3/Min |
组数 |
2 |
|
可再生吸附干燥机 |
|||||
|
型号 |
10p |
额定电压 |
220v/50hz |
额定功率 |
500w |
|
工作压力 |
1.6mpa |
排气量 |
1.5M3/min |
尺寸 |
600*350*1720mm |
|
冷冻式干燥机 |
|||||
|
型号 |
10P |
额定电压 |
220V/50HZ |
额定功率 |
500W |
|
处理风量 |
1.6M³/Min |
空气出入口径 |
1寸 |
压力露点 |
2℃～10℃ |
|
使用条件极限 A。入口温度≦78℃ B、周围温度≦38℃ C、空气压力10kg/cm2 (超压力接受特殊订制）(备注:10kg/cm2=1.0mp |
|||||
