广州中康臭氧设备有限公司生产的氧气源臭氧发生器
臭氧发生器，60克氧气源臭氧发生器，60克高浓度臭氧发生器，60克臭氧设备
80g/h臭氧发生器产品配置及介绍
一、产品功能、特点、性能说明：
1、臭氧发生器采用了无油压缩机，冷干系统，冷却更好，过滤系统，干燥系统，散热性能更好，能最大限度的延长使用寿命。
2、产品连接电源，可开机，调好气量8L即可使用。
3、设备包括：臭氧部分、氧气源部分、控制部分；
4、臭氧放电室是我公司的技术，外电极系不锈钢制造，采用高浓度臭氧管，放电室整体采用全密封技术，运行可靠。
5、先进的电晕放电技术，自动化程度高，优化的机械设计，内置了可编程的单片机模块. 臭氧放电室采用高浓度臭氧管，高浓度臭氧发生器的关键，能最大程度的发挥电源系统和冷却系统的功能，水冷结构保证放电体不会出现高温高热，产生臭氧浓度稳定，设备故障率降低。机械设计结构紧凑，低能耗，放电体耐电击，使用稳定，寿命长，设备体积小，浓度高。
6、供电单元（PSU）是该系列机型的核心技术，包括变频和升压两大工艺，设置自动软启动功能，具有较强的带负载能力和多重保护功能，高效稳定。
二、产品技术参数：
|
机器型号： |
ZK-Y-60G |
生产厂家： |
中康臭氧 |
|
臭氧产量： |
60g/h |
工作电压： |
AC220V/50Hz |
|
供 气 源： |
氧气源 |
产量调节： |
10%~100% |
|
产品尺寸： |
600*500*1300（mm） |
臭氧功率： |
800W |
|
外置空压机尺寸 |
80*38*64 cm |
空压机功率 |
1500W |
|
噪音 |
50db |
空压机重量 |
51KG |
|
制氧机浓度： |
90-95% |
冷却方式： |
水冷型 |
|
氧气臭氧浓度： |
80-100mg/L |
冷却水量： |
0.2-0.5T/H |
|
设备重量： |
50KG |
冷却水接口： |
1/2"（DN15） |
|
冷 却 水： |
一般工业自来水，温度不高于环境温度，压力小于0.4MPa。 |
||
|
使用环境： |
0℃~30℃最佳。 |
||
|
供 气 源： |
洁净空气，-20℃≤露点≤35℃。 |
||
三、产品报价：
谢谢您的垂询。我们很高兴给您提供如下报价（RMB）:
|
序号 |
货物名称 |
型号/参数 |
数量 |
品牌 |
单价（RMB） |
总金额（RMB） |
|
1 |
臭氧发生器 |
ZK-Y-60G |
1套 |
粤中康 |
|
|
|
2 |
注： 1.此金额含增值税（13%）的人民币报价。 2.运费说明：以上价格含运费费用。 3.交货说明：现货。 4.付款条件：款到发货。
|
|||||
四、产品组成：
|
1 |
60G电源模块 |
（1个） |
|
2 |
60G臭氧发生管 |
（1支） |
|
3 |
外置全无油空压机（单机头） |
（1台） |
|
4 |
精密滤水系统 |
（1个） |
|
5 |
冷凝系统 |
（1个） |
|
6 |
干燥系统 |
（1个） |
|
7 |
液晶数显电流表、电压表 |
（1个） |
|
8 |
数显微电脑时控器 |
（1个） |
|
9 |
交流接触器 |
（1个） |
|
10 |
排水电磁阀 |
（1个） |
|
11 |
流量计调节（12L） |
（1个） |
|
12 |
电源指示灯 |
（1个） |
|
13 |
臭氧指示灯 |
（1个） |
|
15 |
内置式制氧机 |
（1个） |
|
15 |
臭氧输出口 |
（1个） |
|
16 |
电源保险 |
（1个） |
|
17 |
电源线 |
（1根） |
|
18 |
风扇 |
（2个） |
|
19 |
全不锈钢机箱 |
（1个） |
|
20 |
冷却水出水口 |
1个 |
|
21 |
冷却水进水口 |
1个 |

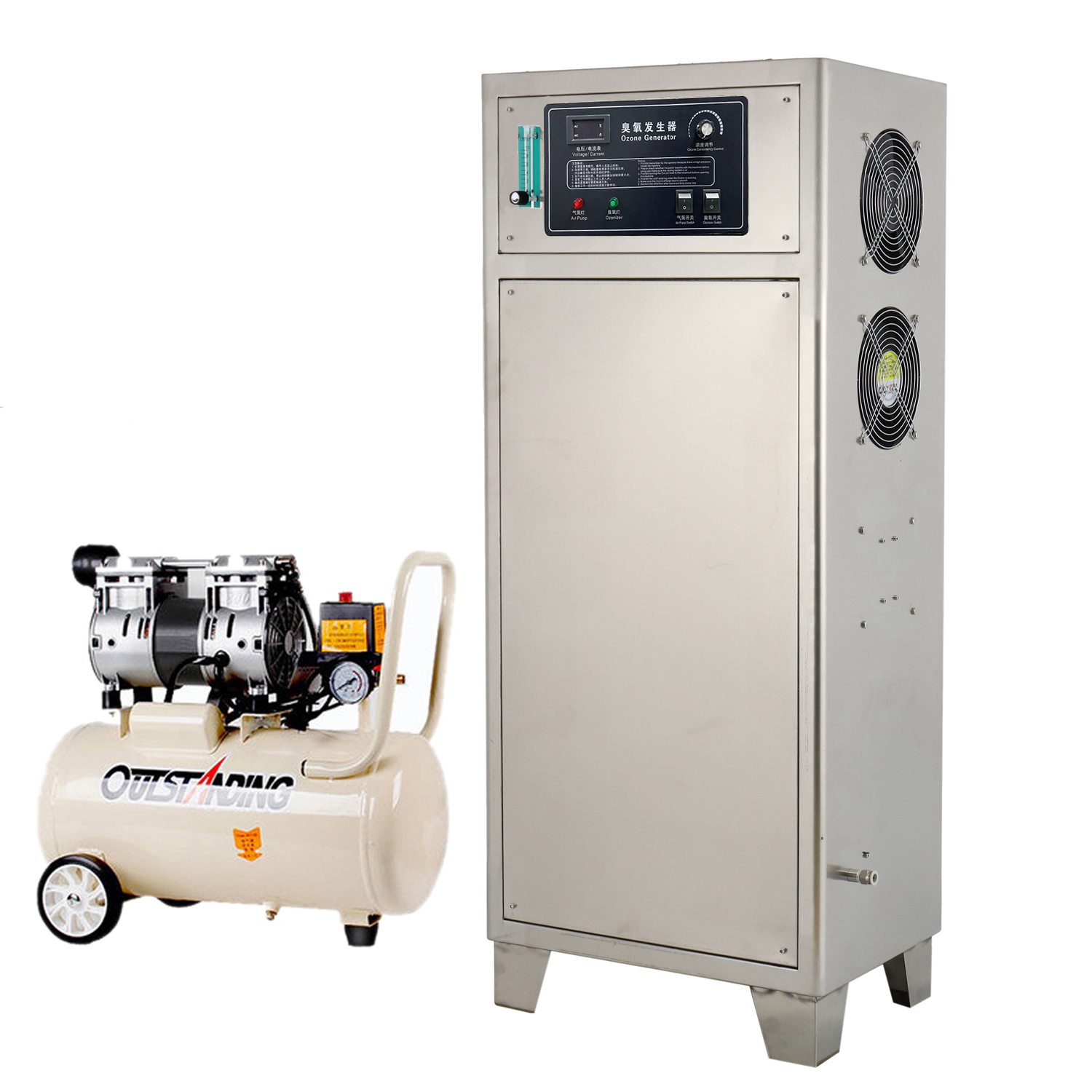

五、产品图片：
臭氧发生器
六、注意事项及售后服务：
（1）注意事项：
1．机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。
（2）售后服务：
1．设备质保期
设备保修期为设备出厂之日起一年保修，终身维护。
2．故障排除
①接到服务电话后，接到用户设备出现故障的信息后，当日给用户明确答复；检修设备保证用户正常使用。
3．质量承诺：
①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。
②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。
③在正常的使用情况下，整机设备使用寿命3-5年。
④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：
A、环境过于潮湿或机器结构内部进水而导致产品损失
B、擅自改动产品结构而导致产品损坏
C、因自然灾害或其它不可抗力而导致产品损坏
D、因操作不当导致机器出故障。
（3）设备操作及注意：
1、将臭氧发生器放置在待消毒室以外的特定（平稳、通风散热良好）位置，检查臭氧硅胶软管与机器的臭氧输出口是否已接好，将臭氧输送管导入待消毒空间。并在室内靠近天花板处投加。
2、为达到好的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。
3、接通电源，电压表显示当前电压，打开气泵开关，气泵指示灯亮，气泵开始工作。臭氧输出口有气体输出。
4、延长时间打开臭氧开关（根据当前空气湿度情况而定，湿度越大，时间越长，一般1—30秒）臭氧指示灯亮，机器开始工作，臭氧发生器需要调节浓度旋钮，对臭氧输出浓度进行调节，臭氧硅胶软管有臭氧气体输出 。
5、根据空间使用需要，将定时开关旋至与空间消毒相对应的消毒时间。
（15克以上臭氧发生器无定时器，请另外配置）如不配置定时器，消毒完成后则需要人工关闭臭氧发生器
6、达到设定的消毒时间后，消毒机将自动停止工作或者手动关闭臭氧发生器，完成作业后请将电源插头拔出；
7、臭氧在室内一般1—2个小时后就会自动分解为氧气，人若要长时间在室内居留时，需以闻不到浓重的臭氧异味为准，
8、消毒完成后请将臭氧发生器移至干燥通风处，以便箱内不会因为高湿高温环境产生积水，对臭氧发生器产生影响。
（4）设备配套：
1、设备连接软管、臭氧输送软管（此为强抗氧化硅胶管管三个月更换一次具佳）。
2、设备出厂时，配备配套臭氧发生器连接管件、合格证、保修卡、使用说明书等。
（5）臭氧发生器设计、制造和检验标准：
CJ/T322-2010 中华人民共和国城镇建设行业标准《水处理用臭氧发生器》
GB/T 191 包装储运图示标志
GB 3095-1996 环境空气质量标准
GB 4208 外壳防护等级（IP 代码）
GB/T 6682-2008 分析实验室用水规格和试验方法
GB 7521.1-2005 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验
成套设备
GB/T13384 机电产品包装通用技术条件
GB 14050 系统接地的型式及安全技术要求
GB 19517 国家电气设备安全技术规范
DIN EN60204 设备的电器装备（一般要求）
DIN EN60034 旋转电机（测定和操作状态）
GB4942.1－85 电机外壳防护
CD/T5226.1－1996 工业机械电气设备第一部分：通用技术条件
