臭氧传感器在自来水消毒处理中的集成应用与电路设计

臭氧传感器在自来水消毒处理中的集成应用与电路设计

在现代自来水处理工艺中,臭氧(O₃)因其强氧化性被广泛用于消毒、脱色、除味及去除微量有机污染物。臭氧浓度过高或残留失控会带来健康风险与设备腐蚀问题。因此,将臭氧传感器应用于自来水消毒处理解决方案,并结合合理的传感器电路设计,是保障供水安全与工艺稳定性的关键环节。本文围绕臭氧传感器在自来水厂消毒工艺中的集成方案,介绍臭氧发生器的协同控制逻辑,并给出典型的臭氧传感器信号调理电路设计思路(属于“其他传感器电路图”范畴),供电子工程与水务自动化人员参考。

一、臭氧传感器在自来水消毒中的角色

臭氧传感器通常采用电化学式或半导体式敏感元件,将环境中的臭氧浓度转化为可测量的电信号(电流或电阻变化)。在自来水消毒流程中,传感器部署于以下关键点位:

1. 臭氧发生器出口:监测产气浓度,确保发生器工作在设定浓度区间。
2. 接触反应池进出口:评估臭氧投加量与剩余臭氧浓度,实现按需投加。
3. 排放/尾气破坏装置前后:监控尾气臭氧浓度,防止超标排放。
传感器输出信号经调理电路转换为标准模拟量(如4-20 mA或0-5 V)或数字量(I²C/SPI/UART),送入PLC或SCADA系统。

二、消毒处理解决方案的系统架构

典型自来水臭氧消毒解决方案包含以下单元:

  • 气源单元:提供干燥洁净的空气或氧气。

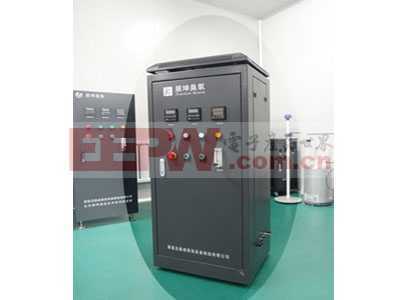

  • 臭氧发生器:通过高频高压放电(DBD介质阻挡放电)将O₂转化为O₃。发生器功率与气流决定产臭氧量,通常由可编程控制器调节。
  • 投加混合单元:利用文丘里射流器或曝气盘将臭氧气体溶入水中。
  • 臭氧传感器监测单元:包括气相臭氧传感器(检测发生气与尾气)与水溶臭氧传感器(检测水中剩余臭氧)。
  • 安全与尾气破坏单元:当传感器检测到尾气臭氧浓度超限时,启动破坏器(催化分解或热分解)。
  • 中央控制单元:采集传感器数据,闭环调节臭氧发生器功率与投加阀开度。

该方案的核心控制逻辑是:以水中剩余臭氧浓度为主反馈量,以发生器出口臭氧浓度为前馈量,通过PID算法调节臭氧发生器的放电功率或氧气流量,在保证消毒CT值(浓度×时间)达标的避免溴酸盐生成与臭氧残留超标。

三、臭氧传感器信号调理电路设计示例

非专业级臭氧传感器(如MQ-131半导体式)输出阻抗变化范围大,需设计稳定的信号调理电路。以下给出一种通用的臭氧传感器接口电路框图(文字描述),可直接转化为电路图:

1. 传感器供电与加热回路
半导体臭氧传感器通常含加热丝(约5V/150mA)。采用独立的LDO(如AMS1117-5.0)为加热回路供电,并串联PTC热敏电阻做温度补偿。加热丝与测量电极共地,但走线分离以减小热噪声。

2. 分压与阻抗匹配
传感器敏感电阻Rs与负载电阻RL串联接在5V电源上:
`
5V ─── Rs(传感器) ───+─── RL ─── GND
│
Vout
`
Vout = 5V × RL / (Rs + RL)。RL建议选用10 kΩ~100 kΩ精密电阻(1%精度),以获得合适的灵敏度。Vout后接电压跟随器(运放OPA333或LM358的同相输入端),实现高输入阻抗缓冲。

3. 滤波与放大
跟随器输出经RC低通滤波(R=10 kΩ,C=1 μF,截止频率约16 Hz)抑制工频干扰。若后级ADC量程为0~3.3 V,可加同相放大电路,增益G=1+Rf/R1,根据传感器在目标浓度(如0~5 ppm)下的输出电压范围设定增益(如G=2~5倍)。选用轨到轨运放(如MCP6002)以适应单电源3.3 V供电。

4. 线性化与温度补偿
半导体传感器响应呈非线性,且受温湿度影响显著。可在微控制器(如STM32或ATmega328P)中建立查找表或拟合公式进行线性化。温度补偿可采用内置NTC热敏电阻分压后接入另一路ADC,按经验公式换算补偿系数。对于要求较高的自来水应用,推荐直接选用电化学式臭氧传感器模组(如输出4-20 mA或UART数字量),其长期稳定性优于半导体式。

5. 保护与接口
在传感器输入端并联TVS管(如SMBJ5.0A)防止静电与浪涌;电源入口加自恢复保险丝。调理后的0~3.3 V信号送入MCU的ADC,或经XTR115等V/I转换芯片输出4-20 mA电流环,便于长距离传输至水厂PLC。

四、臭氧发生器与传感器的协同控制要点

  • 前馈-反馈复合控制:将发生器出口臭氧浓度传感器信号作为前馈,水中余臭氧传感器信号作为反馈,控制器动态调整发生器PWM占空比。
  • 安全联锁:尾气臭氧传感器检测值超过0.3 mg/L(参考值)时,立即切断发生器高压电源并启动尾气破坏器。
  • 传感器冗余与校准:饮用水处理属关键应用,同一测点宜配置两只传感器,采用交叉校验逻辑。定期用零气与标准臭氧气体校准,校准周期建议不超过3个月。

五、结论

将臭氧传感器系统性地集成到自来水臭氧消毒解决方案中,配合合理的传感器电路设计与臭氧发生器闭环控制,能够实现精准投加、节能降耗与安全合规。电路設計层面需重点关注传感器供电隔离、信号缓冲滤波与温度补偿;系统层面则应建立前馈-反馈控制模型与安全联锁机制。随着电化学臭氧传感器成本下降与数字化接口普及,未来自来水厂有望实现更低维护量的在线臭氧监测网络。
